TFC-DC3 三屏指挥调度台

TFC-DC3 三屏指挥调度台采用标准机架结构，具备小型化、一体化、多功能便携性多媒体交互特性，具有较高的集成度和灵活性。系统融合了网络自适应技术、音频处理技术、录像存储技术、视频编解码技术、嵌入式系统技术、多链路捆绑技术等多项高新技术，是一款主要用于突发事件应急处理的现场音视频数据的汇总、传输、语音对讲、录像存储、定位、指挥调度于一体的移动式应急通信指挥终端。

咨询电话：13506864282

在线咨询 QQ咨询

分享到：

产品描述

一、产品概况：

本产品可根据用户需求实现公网、专网、卫星通信等多网络融合。该系统可以独立工作，也能与其它应急平台协同工作，通过它，既可将现场采集的音视频数据通过多种通信链路传输至指挥中心，也可以发送给其它作战单元，是一个可快速搭建的多媒体平台和临时指挥中心，该产品支持接入移动布控球、移动单兵、视频会议、智能安全帽、执法记录仪、无人机视频等各类通信终端，广泛应用于部队演练、武警特警作战指挥、城市重大事故及地质性灾害事故的救援应急通信指挥等领域。

二、设备组成：

调度台包含一体化机架式标准防护箱、显示模块、视频矩阵模块、音频处理模块、功率扩声模块、无线话咪模块、PC模块、5G路由器、网络交换模块、电源模块和指挥调度软件。

三、功能特点：

• 现场指挥：

系统具备高度集成、移动便携、部署灵活的特点，可在野战场景下快速构建临时指挥所，最大限度接入现场音视频资源，与前线人员保持近距离通信，实时了解前方态势，传达后方指令。

• 态势回传：

系统支持多种传输方式，可将前方图像、语音、数据等态势实时回传到后方指挥中心，以便上级领导科学决策。

• 远程操控：

系统支持本地/远程两种操控方式，即使身在千里之外，亦可快速调度前方资源。此外，多人同时操作，可减轻单人保障压力。

• 一键调度：

系统支持设置场景模式，提前自定义音视频输入输出对应关系，现场指挥时可实现一键调度，快速响应。

• 集中控制：

可实现统一控制视频切换、音频切换、视频监视、音频监听、视频指挥、视频会议等，高效管理，减轻操作人员压力。

四、参数规格：

视频矩阵模块
外接视频输入接口	HDMI*2个
外接视频输出接口	HDMI*2个
分辨率	1920*1080
视频带宽	1.65Gbps/165MHz
视频	支持视频分辨率调节功能，支持EDID功能，支持自定义命名功能，支持画面切换分割功能
音频处理模块
音频输入	正面板卡侬头2路线性输入，后面板卡侬头4路输入
音频输出	后面板卡侬头4路输出
频率	20～20kHz (±1dB)
总谐波失真(THD+N)	≤0.01% @1kHz
无线话筒	2组无线手持会议话筒
外置音箱接口	两组150W输出
内置音箱	两组5.5寸音箱，功率30W
负载阻抗	支持8Ω和4Ω
幻象供电	DC48V
其它特性	具备音频信号混音处理功能、反馈抑制功能和回声消除功能
显示模块
显示屏特性	三屏15.6英寸全高清高亮屏，亮度600cd/m²
分辨率	1920*1080 16:9
中控屏	6.8寸多点电容触摸屏，控制4路视频切换画面分割，8路音频音量调节
摄像头	1080P高清双摄像头，其中1个摄像头用于远程视频会议，支持旋转，旋转角度≧90°，另一摄像头用于本地指挥调度
融合通信调度主机
支持协议	SIP、MGCP、H.248、PRI、SIP-I、SCTP、ISUP、TUP、ISDN协议
网络交换	内置全网通4G/5G无线路由，具备2.4G/5.8G双频WIFI，有线LAN3，WAN口1自适应以太网口，
操作系统	Server2012
硬件系统	Intel I7-6700，主频3.4GHz，16G内存，防震固态硬盘500G
键盘	键鼠一体
网络接口	10/100/100M网络接口*5
USB接口	USB3.02 USB2.04
其他特性	支持强插、强拆、GIS地图、数据存储、即时信息等功能，支持接入布控球、移动单兵、视频会议、无人机视频等各类通信终端；
物理特性

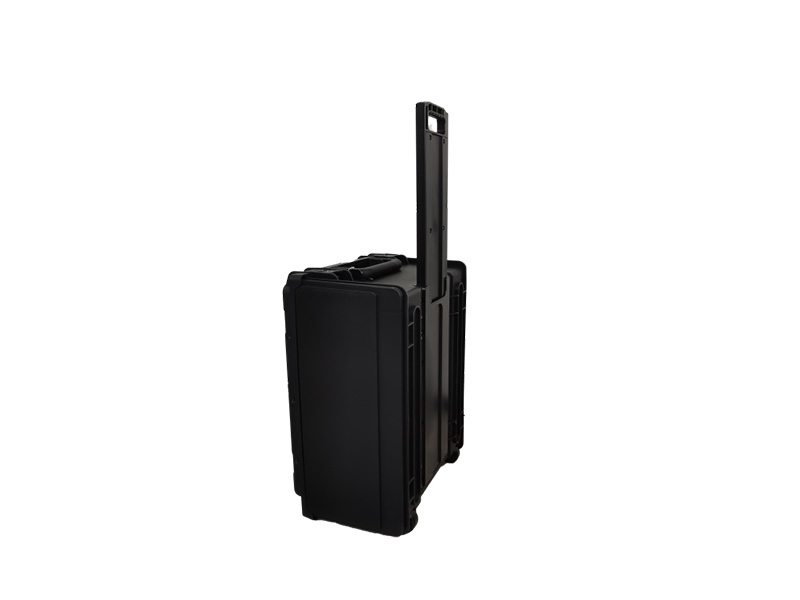

防护箱	黑色防护箱体，坚固耐用，防水、防尘
电源与功耗	整机平均功耗50W,最大功耗120W电源输入适应范围：240VAC〜264VAC；支持移动模块供电（可选配置，支持4-6小时供电）
工作温度	-10℃~+55℃
重量	25kg
尺寸	600mm×480mm×350mm
