一、产品概况

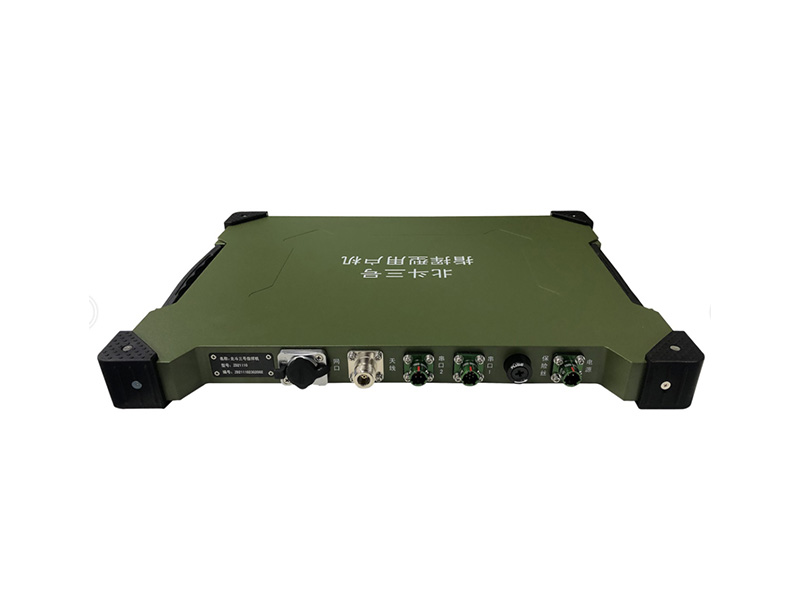

TFC-BD3006-ZH01北斗用户指挥机是为了便于组网、调度指挥而设计的特种用户机，兼容北二/北三卫星导航定位系统，最多可以管辖5000个下属用户。它除了具有普通型指挥机的所有功能之外，还可以同时监收其下管辖用户机（各种北斗终端）的定位和通信信息，并可向所辖用户机发送通播指挥信息。在应急通信系统中，北斗用户指挥机主要配合北斗手持终端，起到信息汇总和指挥调度功能。该产品可在固定指挥所、移动指挥所、方舱等多种场合安装使用。

二、功能特点：

l 设备自检功能；

l 用户授权与安全管理功能；

l 定位功能；

l 通信功能；

l 指挥功能；

l 位置报告功能；

l 内置大容量电池，可应急使用。

三、设备组成：

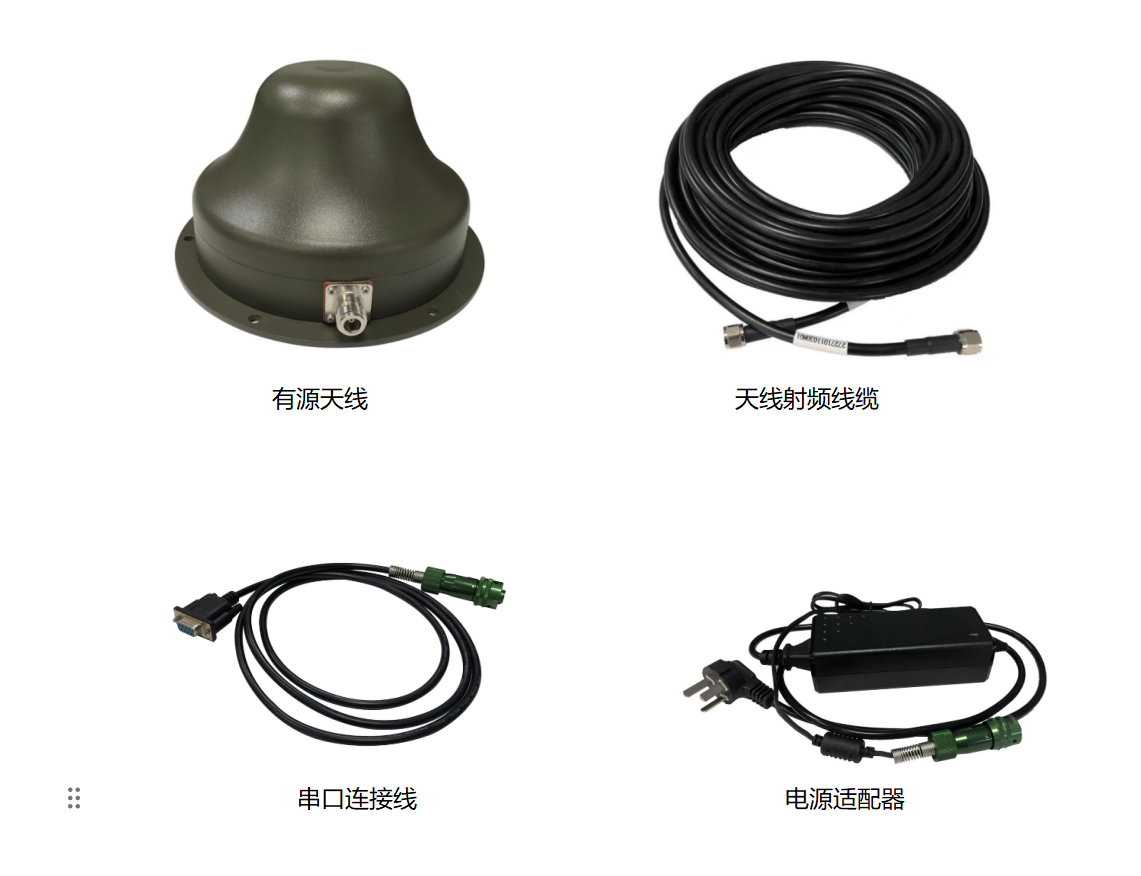

由主机、有源天线、射频电缆、串口连接线、电源适配器组成。

四、技术规格：

4.1  RDSS指标

4.1.1接收指标

1) 接收信号频率：S2C  2491.75MHz±8.16MHz；

2) 接收灵敏度：天线方位角0°~360°，仰角30°~90°，用户机天线接收卫星信号电平为-153dBW时，接收信号误码率≤1×10^-5（数据段24kbps信息帧）；

3) 接收通道数：≥4；

4) 双向零值：1ms±10ns；

5) 通道时差测量误差：≤5ns(1σ)

4.1.2 发射指标

1) 北三发射信号频率：Lf1 1614.26±4.08MHz、LF2 1618.34MHz±4.08MHz ；

       北二发射信号频率：L频点1615.68±4.08MHz。

2) 发射信号频率准确度：优于5×10^-7；

3) 发射信号EIRP值：方位角0°~360°，仰角20°~90°时，发射信号EIRP值≥4dBW，且≤13dBW；

4) 载波相位调制偏差：≤3°；

5) 发射信号载波抑制：≥30dB。

4.2  RNSS指标

1) 接收频率：BDS_B1&GPS_L1；

2) 定位精度：水平：≤5米（CEP 50%，PDOP≤4）；

3) 测试精度：0.2m/s；

4) 捕获灵敏度：-133dBm；

5) 跟踪灵敏度：-147dBm；

6) 冷启动定位时间：≤60s；

7) 热启动定位时间：≤5S

4.3  数据接口特性

1) 数据接口：RS232

2) 网络：RJ45

4.4  电源特性指标

1) 电源设配器：100~240VAC，50~60Hz市电转DCDC24V；

2) 内置锂电池：14.8V/3200mAh

3) 待机功耗：≤10W；

4.5  环境适应性

1) 工作温度：主机：-20℃~+60℃；

天线：-40℃~+85℃；

2) 存储温度：-40℃~+85℃；

3) 动态范围：≤300km/h；

4) 振动：能承受GJB150.16中“第8类  陆地机动”所规定的试验条件，而具有保持结构和性能完好的能力；

5) 冲击：能承受GJB150.18中“试验五  基本设计实验”所规定的试验条件，而具有保持结构和性能完好的能力；

6) 可靠性：MTBF≥5000h；

7) 维修性： MTTR≤30min；

4.5  电磁兼容性

具备抗邻频干扰：在移动通信、WLAN、蓝牙等邻频干扰信号下能正确接收处理卫星出站信号；

4.6  产品结构

1) 整机外形尺寸（mm）：主机（长×宽×高）：410×310×41；

2) 天线（直径×高）：φ190×80；

3) 整机重量：≤7Kg（不含笔记本电脑及配套电缆）
